產品簡介:

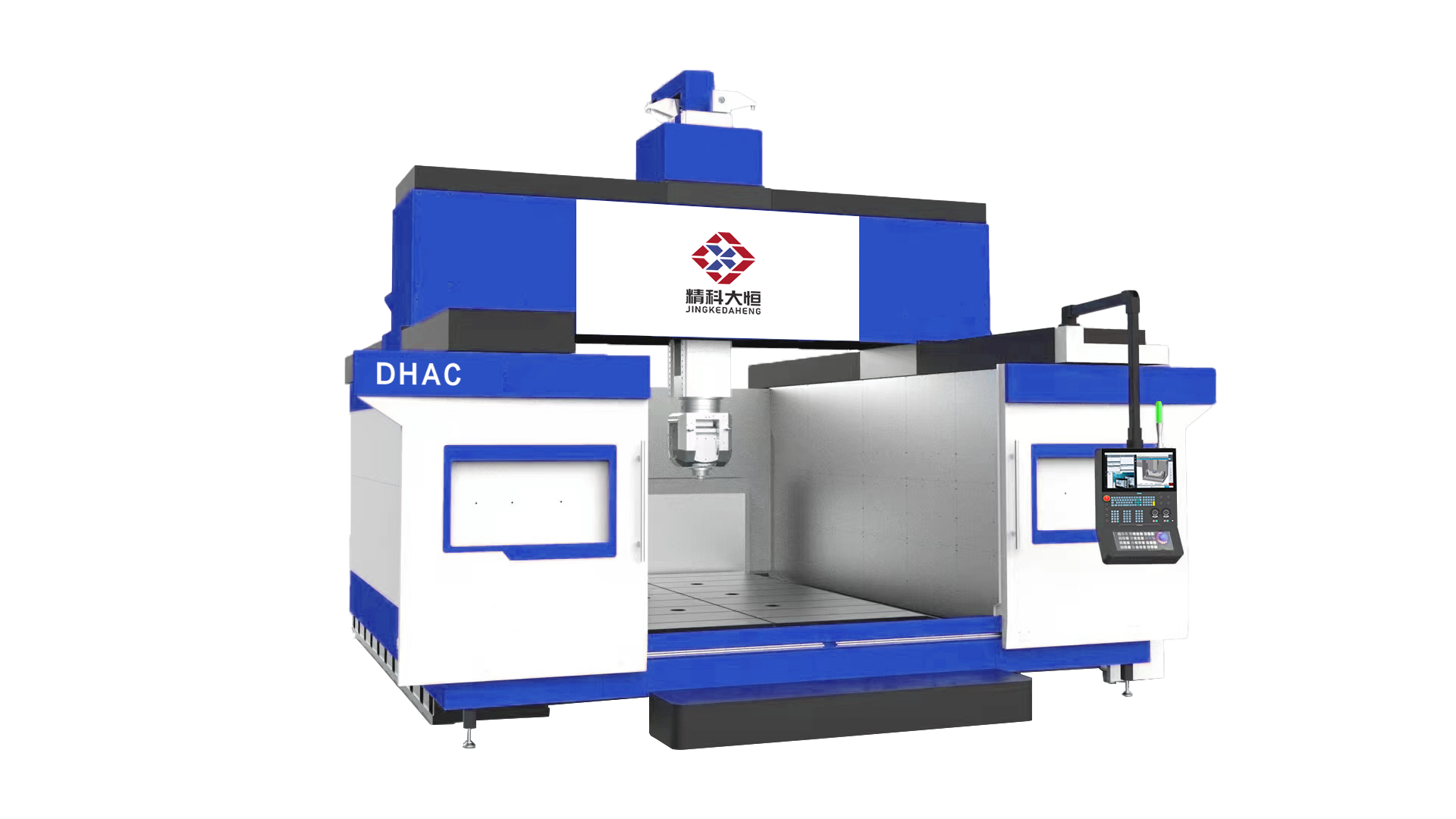

該高架動柱式五軸龍門銑床為集機、電、液等先進技術于一體的機械加工設備,主要用 于平面、曲面和孔的加
工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工,適用于機 械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業。
該機床可實現立式銑頭主軸橫向(Y 軸)、垂直運動(Z 軸)與滑座帶動箱中箱式橫梁縱
向運動(X 軸),雙擺頭 A/C 軸的五軸聯動??蛇M(jìn)行銑、鏜、鉆、剛性攻絲、絞孔、锪孔等多 工序加工。機床總體結構由床身、雙滑座、箱中箱式橫梁組成封閉的剛性框架結構,整機具有 高剛性的框架結構設計,因此不僅具有強力切削的能力,同時又能滿足精密零件的加工。
機床的主要基礎件床身、工作臺、左右滑座、箱中箱式橫梁、橫向溜板、銑頭滑枕等,均
采用高強度鑄鐵,樹脂砂造型,具有良好的減震性、熱穩定性、整機結構強度與剛性高。
二 、 機床的標準配置
1、 機床的龍門框架結構
該機床總體結構由高架式床身、雙縱向滑座、箱中箱式橫梁組成封閉的剛性框架結構,為工作臺固定、高架式床身上滑座帶動橫梁移動的數控龍門鏜銑床。
龍門框架沿左右床身縱向運動(X軸),五軸聯動式鏜銑頭可在水平面內轉動(繞Z軸旋轉的C軸),也可在垂直面內擺動(當C軸處于零點時,繞 X 軸旋轉的A軸),上述的五軸在數控系統的控制下實現聯動。
2、 機床的基礎件
機床的主要基礎件床身、工作臺、左右滑座、箱中箱式橫梁、橫向溜板、銑頭滑枕等,均采用高強度鑄鐵,樹脂砂造型,具有良好的減震性、熱穩定性、整機結構強度與剛性高。
確保機床關鍵零件的質量,我公司的關鍵大型零件均采用自行鑄造及加工。
3、 滑枕主軸箱部件
1.主軸箱
滑枕主軸箱采用方型四線規結構,剛性好,強度高,變形小,其運動導向定位面包容長,保證方滑枕在伸出加工時切削平穩。
滑枕結構采用高精度滾柱直線導軌,剛性強,高速性能佳,確保Z軸進給換向平穩,動態響應快。
配置雙擺角數控萬能銑頭采用伊貝格T30.9Fanuc型五軸銑頭,AC 軸采用力矩電機直接驅動形式,整個銑頭可以看做三臺電機的組合體,沒有任何中間傳動環節、非接觸傳動,可以長久保持幾何精度、沒有齒輪和軸類等中間傳動,也沒有機械傳動的振動和噪聲,銑頭實現平穩的靜音傳動。
主軸帶有自動拉刀裝置,液壓松開、碟簧拉緊。
主軸溫控:以冷卻機來冷卻主軸外環,使主軸不會因溫度變化所產生的精度誤差并提高主軸使用壽命,用油霧來強注軸承;并以溫度偵測器來保護主軸。
